聚氨酯树脂增稠剂选不对，絮凝、分层都来了

水性聚氨酯涂料里加了增稠剂，结果出现絮凝颗粒，过滤不掉。或者更奇怪——增稠剂加进去，黏度几乎没变化。这两个问题，做聚氨酯树脂的，不少人都踩过。因为聚氨酯树脂跟普通水性体系不一样，聚氨酯树脂增稠剂选型有它自己的逻辑。

一、两个案例，两种聚氨酯体系的问题

案例一：水性聚氨酯涂料絮凝。

有个做水性聚氨酯涂料的客户，之前用ASE类增稠剂，加进去之后涂料出现絮凝颗粒，涂膜表面全是瑕疵。排查发现，ASE需加碱中和至碱性才能增稠，碱增加了体系离子强度，压缩了PUD粒子的双电层，削弱了粒子间的静电排斥，粒子聚集絮凝。换成HEUR类增稠剂后，絮凝问题消失，涂膜恢复光滑。HEUR是非离子型，不依赖pH调节，不引入额外电解质，靠疏水端基与聚氨酯粒子缔合，与PUD相容性更好。

案例二：溶剂型聚氨酯体系完全不增稠。

某客户在溶剂型聚氨酯树脂里误用了碱溶胀型增稠剂，加进去黏度没变化，以为是加少了，补了三次还是没反应。后来才知道，溶剂型体系根本不能用碱溶胀型或HEC类水性增稠剂——HEC不溶于有机溶剂，ASE无水不溶胀。换用有机膨润土（或聚酰胺蜡、气相二氧化硅等适用于溶剂型体系的流变助剂）后，增稠效果立刻出来了。

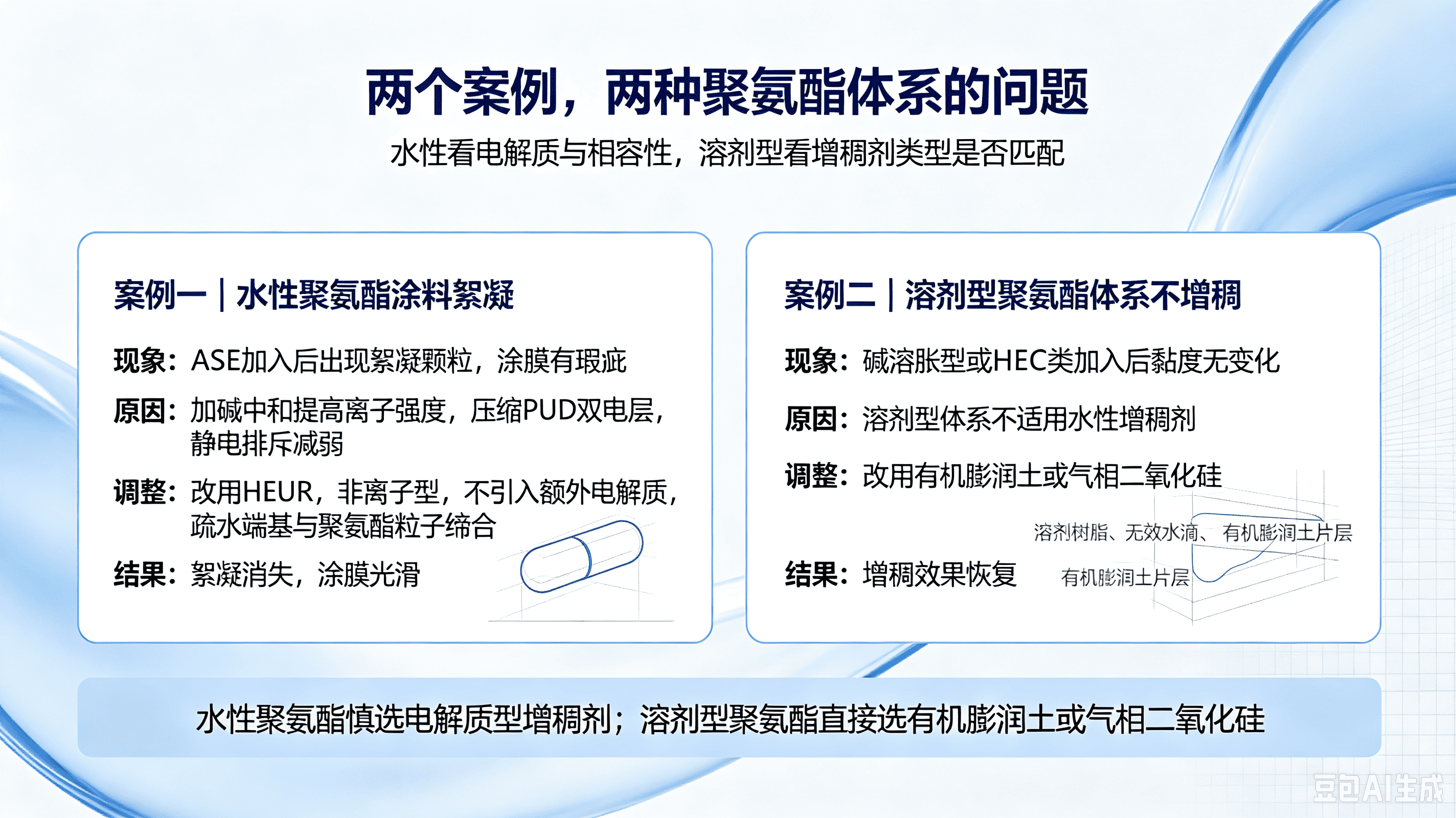

图1:从案例看聚氨酯树脂增稠剂选型问题

二、选聚氨酯树脂增稠剂，先看树脂是水性还是溶剂型

水性PUD体系（以水性聚氨酯分散体为成膜树脂的水性配方体系），优先考虑HEUR类，非离子型、缔合增稠，与聚氨酯粒子相容性好，不容易絮凝。

如果需要兼顾抗流挂，可以搭配少量HASE，但需控制用量，避免引入过多电解质影响PUD粒子稳定性。HEC和ASE在PUD体系里要谨慎使用——ASE为阴离子型，引入的电解质可能压缩PUD粒子双电层导致絮凝；HEC虽为非离子型，但可能竞争水合水或与粒子表面稳定剂发生竞争吸附，影响体系稳定性。

溶剂型聚氨酯，不能用碱溶胀型和HEC类，选有机膨润土、气相二氧化硅或聚酰胺蜡。有机膨润土增稠效率高、触变性强，适合防沉降；气相二氧化硅需选用疏水改性品种并确保分散到位，才能兼顾触变性和光泽保持；聚酰胺蜡在防沉防流挂方面同样成熟。拿不准的，先做小样测试，比直接换稳妥。

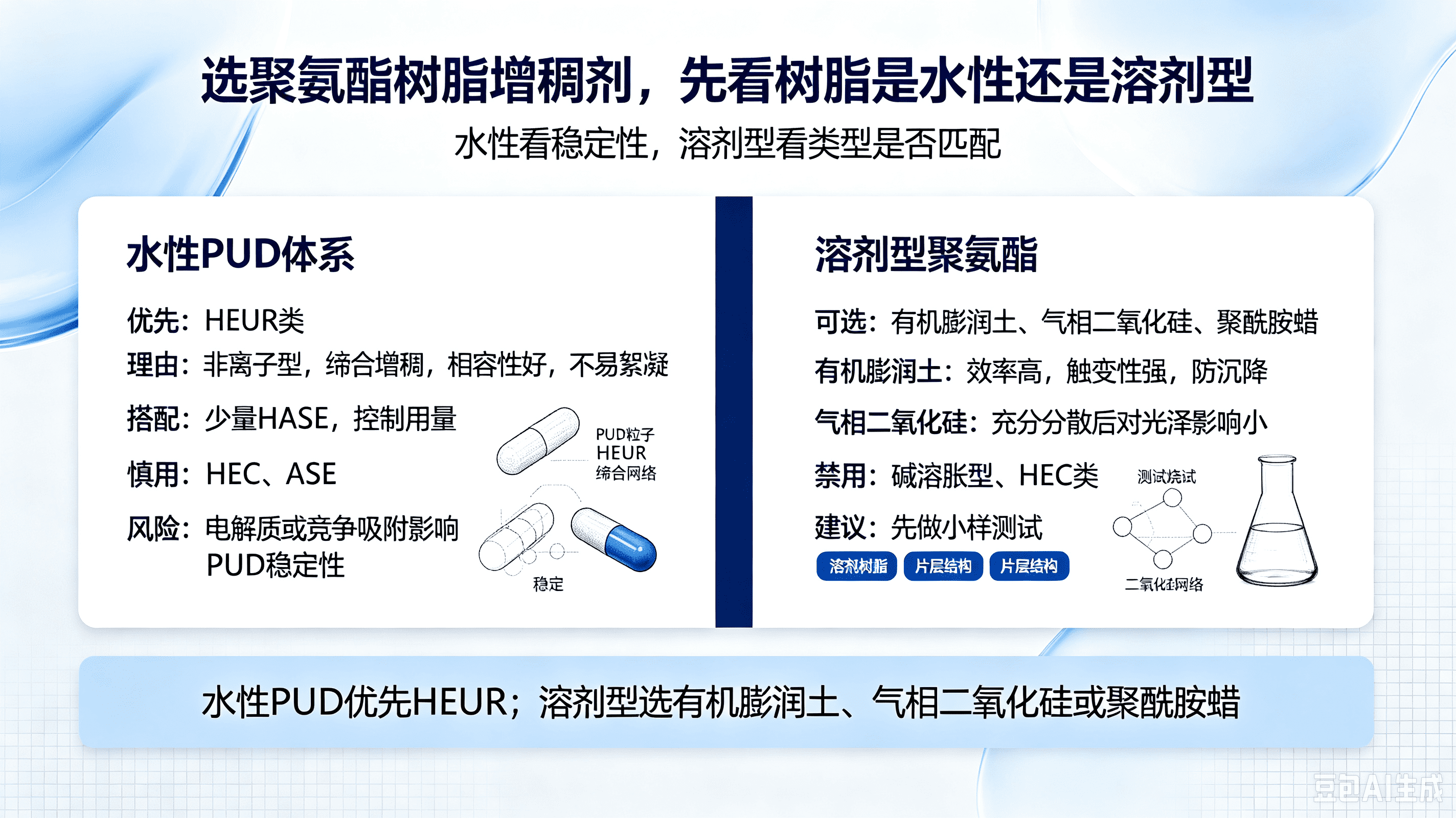

图2：聚氨酯树脂增稠剂选型主要注意事项

常见问题：

问：水性聚氨酯涂料加增稠剂后出现絮凝颗粒怎么办？

答：先查增稠剂离子型跟PUD粒子是否匹配。ASE等阴离子型增稠剂容易与PUD发生电荷作用导致絮凝，换非离子型HEUR通常相容性更好。

问：溶剂型聚氨酯树脂加增稠剂没反应，是什么原因？

答：大概率是选错了类型。碱溶胀型和HEC类依赖水相环境才能增稠，溶剂型体系须用有机膨润土或气相二氧化硅。

问：聚氨酯树脂增稠剂加多了会怎样？

答：树脂黏度过高，涂布刮不匀，流平变差。以涂布顺畅、不流挂为标准找有效添加量，不要凭感觉补加。
